Встраиваемые системы: программирование микроконтроллеров

0 1

Встраиваемые системы – это специализированные компьютерные системы, предназначенные для выполнения определенных задач в рамках более крупного устройства или системы. Они окружают нас повсюду: от бытовой техники и автомобилей до медицинского оборудования и промышленных роботов. Сердцем встраиваемой системы, как правило, является микроконтроллер – миниатюрный компьютер на одном кристалле. Эта статья погружается в мир встраиваемых систем, фокусируясь на программировании микроконтроллеров.

1. Что такое микроконтроллер?

Микроконтроллер – это интегральная схема, содержащая процессор, память и периферийные устройства ввода/вывода. В отличие от микропроцессоров, которые требуют дополнительных чипов для памяти и периферии, микроконтроллеры представляют собой законченное решение на одном кристалле. Это делает их идеальными для встраиваемых систем, где важны компактность, энергоэффективность и низкая стоимость.

2. Архитектура микроконтроллеров:

Большинство современных микроконтроллеров основаны на архитектуре Гарварда, где память программ и данных разделены. Это позволяет одновременно получать доступ к инструкциям и данным, повышая производительность. Также существуют микроконтроллеры с архитектурой фон Неймана, где память программ и данных общая.

3. Популярные семейства микроконтроллеров:

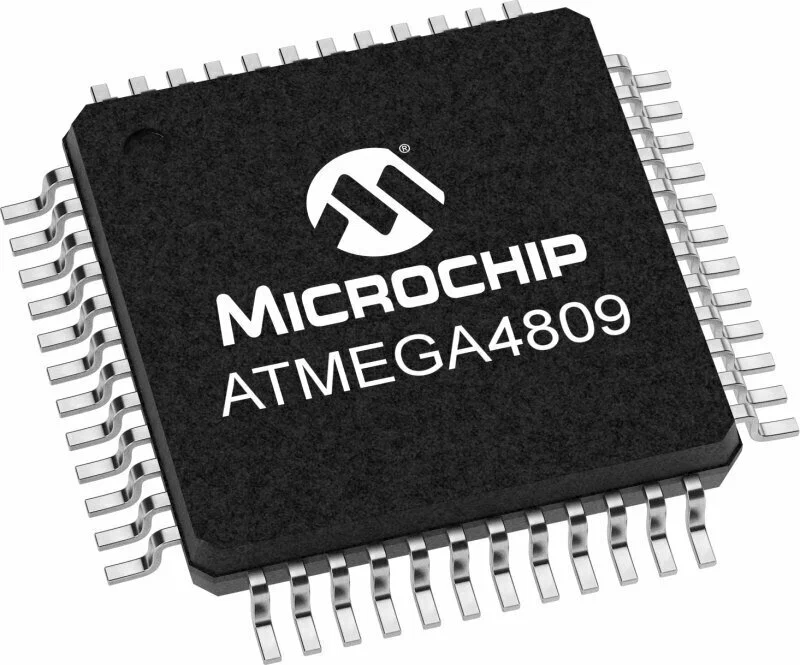

  • AVR: Популярное семейство 8-битных микроконтроллеров от компании Microchip Technology, известное своей простотой и доступностью. Идеально подходит для начинающих.
  • PIC: Еще одно распространенное семейство микроконтроллеров от Microchip Technology. Предлагает широкий выбор моделей с различными характеристиками.
  • ARM Cortex-M: Семейство 32-битных микроконтроллеров, обладающих высокой производительностью и энергоэффективностью. Широко используется в более сложных встраиваемых системах.
  • ESP32/ESP8266: Микроконтроллеры с интегрированным Wi-Fi и Bluetooth, идеально подходящие для проектов Интернета вещей (IoT).

4. Языки программирования для микроконтроллеров:

  • Ассемблер: Низкоуровневый язык, позволяющий напрямую управлять аппаратными ресурсами. Обеспечивает максимальную производительность и контроль, но сложен в изучении и использовании.
  • C/C++: Высокоуровневые языки, обеспечивающие баланс между производительностью и удобством разработки. Наиболее распространенный выбор для программирования микроконтроллеров.
  • MicroPython/CircuitPython: Интерпретируемые языки, упрощающие разработку для начинающих. Подходят для прототипирования и небольших проектов.

5. Среды разработки (IDE):

  • Arduino IDE: Простая и удобная среда разработки, основанная на языке C++. Идеально подходит для начинающих и работы с микроконтроллерами Arduino.
  • Atmel Studio: Мощная IDE от Microchip Technology для работы с микроконтроллерами AVR и PIC.
  • Keil MDK-ARM: Профессиональная IDE для разработки под ARM Cortex-M.
  • PlatformIO: Кроссплатформенная IDE с поддержкой большого количества микроконтроллеров и платформ.

6. Процесс разработки встраиваемых систем:

  • Определение требований: Формулирование задач, которые должна выполнять встраиваемая система.
  • Выбор аппаратной платформы: Выбор микроконтроллера, периферийных устройств и других компонентов.
  • Разработка программного обеспечения: Написание кода, реализующего требуемую функциональность.
  • Отладка и тестирование: Проверка работы программы на реальном оборудовании и исправление ошибок.
  • Развертывание: Загрузка программы в микроконтроллер и интеграция в конечное устройство.

7. Периферийные устройства:

Микроконтроллеры взаимодействуют с внешним миром через периферийные устройства, такие как:

  • GPIO (General Purpose Input/Output): Универсальные порты ввода/вывода, используемые для управления светодиодами, кнопками, датчиками и другими устройствами.
  • ADC (Analog-to-Digital Converter): Аналого-цифровой преобразователь, позволяющий считывать аналоговые сигналы, например, с датчиков температуры или освещенности.
  • DAC (Digital-to-Analog Converter): Цифро-аналоговый преобразователь, позволяющий генерировать аналоговые сигналы, например, для управления двигателями.
  • UART (Universal Asynchronous Receiver/Transmitter): Последовательный интерфейс для обмена данными с другими устройствами.
  • SPI (Serial Peripheral Interface): Высокоскоростной последовательный интерфейс для связи с периферийными устройствами.
  • I2C (Inter-Integrated Circuit): Двухпроводный последовательный интерфейс для связи с различными устройствами.
  • Timers/Counters: Таймеры и счетчики, используемые для измерения времени, генерации импульсов и других задач.

8. Особенности программирования встраиваемых систем:

  • Ограниченные ресурсы: Встраиваемые системы часто имеют ограниченный объем памяти и вычислительную мощность. Поэтому важно оптимизировать код для эффективного использования ресурсов.
  • Работа в реальном времени: Многие встраиваемые системы работают в режиме реального времени, что требует точного соблюдения временных ограничений.
  • Взаимодействие с аппаратным обеспечением: Программирование встраиваемых систем требует понимания принципов работы аппаратного обеспечения и умения взаимодействовать с ним на низком уровне.

9. Отладка и тестирование:

Отладка и тестирование встраиваемых систем могут быть сложной задачей. Для этого используются различные инструменты, такие как:

  • JTAG отладчики: Позволяют выполнять программу пошагово, просматривать значения переменных и регистров, устанавливать точки останова.
  • Логические анализаторы: Позволяют анализировать цифровые сигналы и протоколы связи.
  • Осциллографы: Позволяют анализировать аналоговые сигналы.

10. Интернет вещей (IoT):

Встраиваемые системы играют ключевую роль в развитии Интернета вещей. Микроконтроллеры с интегрированным Wi-Fi и Bluetooth позволяют создавать устройства, которые могут подключаться к сети и обмениваться данными.

Заключение:

Программирование микроконтроллеров – это увлекательная и сложная область, требующая знаний электроники, программирования и принципов работы встраиваемых систем. Однако, с развитием доступных инструментов и платформ, порог входа в эту область значительно снизился, позволяя даже новичкам создавать свои собственные встраиваемые системы.
